Tecnoconcreto

Losa maciza

Objetivo:
Conocer la distribución de cargas, tipologías de losas/tipos de armado y el análisis de cargas.

Losa:

Son elementos estructurales de concreto armado o de materiales prefabricados, de sección transversal rectangular llena, o con huecos, de poco espesor y abarcan una superficie considerable del piso. Sirven para conformar pisos y techos en un edificio y se apoyan en las vigas o muros.

Las cargas (cargas vivas, cargas muertas, cargas concentradas) que actúan sobre las losas son esencialmente perpendiculares al plano principal de las mismas, por lo que su comportamiento está dominado por la flexión.

Tipos de losas

La losa debe ir mas reforzada por el centro.

CALCULO DE UNA LOSA DE CONCRETO ARMADO:

1.- Losa de concreto armado

1.00 x 1.00 x 0.10 x 2,400 ------------ 240 kg/m2

2.- Relleno Tepezil

1.00 x 1.00 x 0.07 x 1,400 -----------98 kg/m2

3.- Firme (Mortero)

1.00 x 1.00 x 0.05 x 2,000 -----------100 kg/m2

4.- Aplanado

1.00 x 1.00 x 0.02 x 1,240 -----------1,240 kg/m2

5.- Carga muerta ----------------------463 kg/m2

6.- Carga viva -------------------------150

7.- Carga total -------------------------613 kg/m2

Areas:

A-A'= 8M2

B-B'= 16M2

Viga x= 4x613= 2,452kg / 2.45Ton

Viga y= 6x613= 4,900kg / 4.9Ton

Corte de losa

Reporte de cementera

Cementera Moctezuma

Planta Apazapan

Se realizo la visita a la cementera Moctezuma ubicada en Agazapan, Ver. en el cual partimos de la Universidad a las 7:45am, a lo cual llegamos a la cementera 9:30, al llegar nos dieron de desayunar y después nos separaron a una sala en la cual nos proyectaron un video que hablaba sobre Cementos Moctezuma así como su producción y de sus plantas existentes.

Para el año del 2010, se inaugura Planta Apazapan, Veracruz; con una capacidad de producción de 1.3 millones de toneladas al año.

Con una extensión de 140 hectáreas, tiene reservas de producción para más de 45 años.

Planta Apazapan atiende a los mercados del sur, sureste y de la península. Los estados de: Yucatán, Quintana Roo, Campeche, Chiapas, Oaxaca, Tabasco y por supuesto al estado de Veracruz.

Al igual que sus antecesoras, tiene las más alta tecnología en donde destaca el equipo Centaurus, único en toda Latinoamérica, el cual hace de manera robotizada la preparación de las muestras para el control continuo de calidad.

Como parte del compromiso con el respeto al medio ambiente, se instalaron equipos de alta eficiencia, que tienen como finalidad la captación de los polvos que se generan durante el proceso de producción, mismos que son integrados nuevamente para su utilización.

Llegada a la planta.

El inicio del recorrido fue en el laboratorio que es ahí el lugar donde se analizan los materiales para que todos estos se encuentren en las condiciones necesarias para la elaboración del cemento.

Cementos Moctezuma iene las más alta tecnología en donde destaca el equipo Centaurus, único en toda Latinoamérica, el cual hace de manera robotizada la preparación de las muestras para el control continuo de calidad.

El procedimiento de producción se lleva de la sig. manera:

Cantera ( donde se extrae la arcilla y caliza,¿mineral de fierro
Trituradora: todo el material
Apilador y recuperador: de materiales
Analizados Gammametrics: se analiza que el material este obtimo y limpio (mezcla homogenea
Molido de crudo: en el cual sale la harina en crudo
Pasa a los Silos de crudo: precalentado
Horno
Enfriador: sale en cklinker
Almacén de cklinker
Molino de Horomill: cklinker + yeso + Puzolana= Cemento
Silos de cemento
Embazadora: Cemento embazado, Cemento a granel

Concretos Moctezuma, la tercera empresa más importante del sector concretero en México, con sus más de 50 plantas, es una empresa de clase mundial y socialmente responsable, comprometida con el desarrollo del país. Esto nos ha motivado a llevar a cabo un proyecto de inversión en nueva tecnología, que permite aumentar su participación en el mercado en la Zona Metropolitana de la Ciudad de México.

Al final del recorrido pasamos al comedor ya que nos tenían preparada una comida, en donde tambien al finalizar el Ing. que nos atendió dio unas palabras de agradecimiento por haber tenido en cuanta la visita a Cementos Moctezuma, así tambien nos obsequiaron un cilindro y una agenda con algunos folletos.

Conclusión: Fue una visita interesante ya que conocimos los pasos de la elaboración del concreto y es una forma de entender mejor los temas que se platican en clase.

Viga (modelo)

Objetivo:
Realizar el modelo a escala 1:100 de la viga.

Características:

Armado
Colado
Cimbra

Materiales:

Madera balsa
Alambre galvanizado del #16 y #20
Cemento
Agua
Arena
Arenilla
Trovicel

Procedimiento:

Primero realizamos el armado de nuestra viga realizando anillos de 1.5x3.5cm, haciendo amarres a cada .5 en los primeros 40cm, 10cm en los siguientes 60cm, y de ahí a 1.5cm en el resto.

Teniendo nuestro armado procedemos a realizar el molde y colar nuestra viga, considerando que debemos dejar una parte de ella al descubierto para apreciar los amarres.

Retiramos nuestro molde y colocamos la madera balsa que en su caso será la cimbra.

Elazamos nuestra viga con la columna rectangular

Modelo de columna (columna rectangular)

Objetivo:
Realizar modelo a escala 1:10 de la columna rectangular.

Características:

Armado
Colado
Cimbra

Material:

Alambre galvanizado de #16 y #20
Trovicel
Pinzas
Agua
Cemento
Arena
Arenilla

Como primer paso haremos el armado de la columna, a la cual le colocaremos 8 varillas, sus medidas son de 2x3m con una altura de 3m.

Una vez listo el armado, se realizo el molde y se coló.

Quitamos nuestro molde y colocamos la madera balsa para representar la cimbra de nuestro detalle constructivo.

Conclusión:

Me pareció bien hacer este trabajo, ya que no sabia muy bien sobre las varillas que esta lleva y la importancia sobre las columnas, ya que son las que soportan y transmiten las cargas.

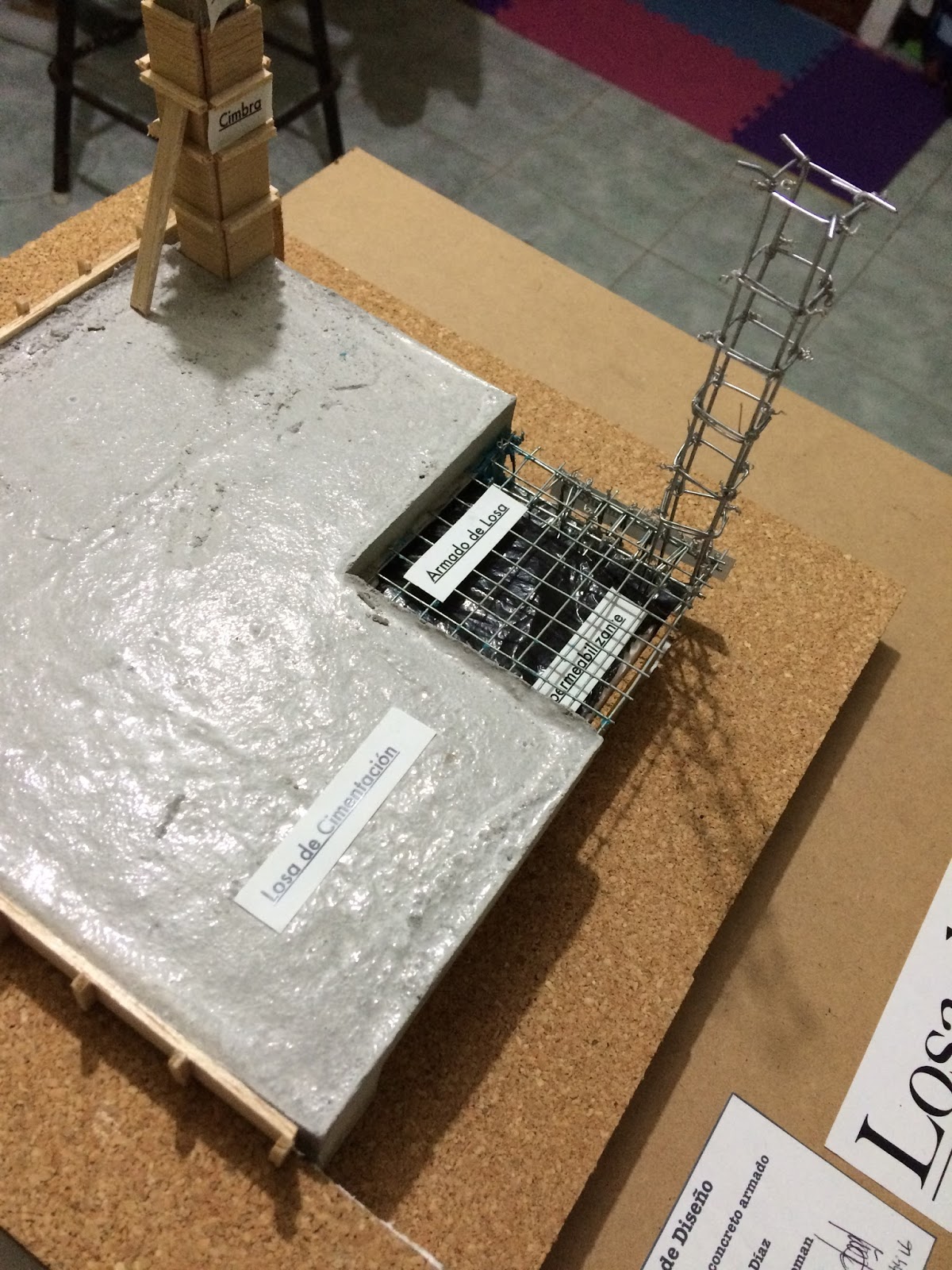

Modelo de cimentación

Objetivo: Realizar el modelo a escala 1:10 de una losa de cimentación con las siguientes características:

Armado
Cimbra
Colado
Terreno
Base

Materiales:

Unicel
Corcho
Alambre galvanizado de #16 y #20
Malla de 1x1cm
Trovicel
Madera balza
Base de MDF de 40x40cm
Grava
Arena
Arenilla
Cemento
Agua
Plástico color negro

Procedimiento:

Elaboración del terreno con medidas de 2x2, en la cual se coloco el plástico color negro que es el impermeabilizante.

Como segundo paso, realizamos el molde donde colocaríamos los armados y el colado de nuestra losa de cimentación.

Una vez que se hizo el terreno y el molde se colocaron los armados de contratrabes las cuales tenia una medida de 25 de largo y 25 de alto con un ancho de 20cm.

Terminando los armados y listos para colocar en el molde empezamos a colar.

Los castillos se colaron mas tarde, se dejo una esquina descubierta para poder apreciar las uniones de los castillos con las contratabes.

Teniendo todo listo y colado quitamos nuestro molde para poder colocar nuestra cimbra que seria representada con madera balsa.

Cimentaciones

Objetivo: Conocer cada tipo de cimentación y sus armados.

ZAPATAS AISLADAS

Cimentaciones independientes que reciben cargas puntuales, por lo general de columnas.
Son de planta cuadrada, con refuerzo que consiste en dos juegos de varillas perpendiculares entre si. Se conoce como refuerzo en dos direcciones.
La columna se coloca, directamente sobre el bloque de zapata o se apoya sobre un pedestal llamado dado.
El dado se coloca directamente sobre el bloque de zapata o se apoya sobre un pedestal llamado dado.
El dado es un bloque ancho y corto sometido a compresión, que sirve para reducir el esfuerzo punzante sobre la zapata.
En columnas de acero, un dado también sirve para levantar la parte inferior de la columna sobre el nivel del terreno.
El diseño de una zapata aislada se basa en varias consideraciones, presión máxima del suelo, control de asientamiento, tamaño de columna, etc.

ZAPATA INTERIOR: (aislada centrada)

Cimentación de pilares interiores, construidos por dados de hormigón armado, por lo general de planta cuadrada y con su cara superior plana, piramidal o escalonada.

Las zapatas se podrán unir entre sí mediante vigas de atado o soleras, que tendrán como objetivo principal evitar desplazamientos laterales.

El hormigón de limpieza serán 10 cm.

Los radios de doblado de las armaduras se determinarán según norma de hormigón

La armadura inferior o emparrillado debe distribuirse uniformemente en todo el ancho.

ZAPATA DE MEDIANERÍA.

Se encontrará este tipo de zapatas en aquellos terrenos con medianería, y ante la imposibilidad de cimentar en el terreno colindante se tiene que descentrar el pilar colocándolo en un lado de la zapata. Debido a la excentricidad producida este tipo de zapatas, suele centrarse mediante una viga centradora con una zapata próxima, así se consiguen unas tensiones más uniformes en su reacción con el terreno. En una zapata de medianería la carga resultante que gracita sobre el pilar es excéntrica respecto al cimiento, provocando por tanto un diagrama de tensiones no uniforme de respuesta del terreno.

La diferencia de tensiones a lo largo del cimiento provoca, a través de los asientos diferenciales de un borde a otro, el giro del cimiento. Como el soporte se supone elásticamente empotrado en el cimiento, sufre un giro igual y aparece una fuerza T en la superficie de contacto entre la zapata y el terreno. El soporte ve incrementado su momento flector con motivo de la excentricidad del cimiento por lo que resulta necesario aplicar otra fuerza T en sentido opuesto y en la cara superior de la zapata, que contrarrestare dicho momento, esto se consigue mediante una viga centradora.

ZAPATAS DE ESQUINA.

Este tipo de zapatas aparece en los edificios, bien en las esquinas en que concurren dos medianeras o también en las que concurren una medianera y una fachada en límite de vía pública. Son por tanto, de uso muy frecuente en construcción urbana y en cierto tipo de construcciones industriales.

En una zapata de esquina la carga que recae sobre el pilar (eje z) es excéntrica en dos direcciones “x” e “y” respecto al cimiento, provocando dos momentos y dando lugar a un diagrama no uniforme de tensiones de respuesta del terreno. La diferencia de tensiones a lo largo del cimiento provoca un giro del cimiento en las dos direcciones citadas.

La solución a este movimiento de la cimentación, será su atado en dos direcciones, consiguiendo una redistribución uniforme de las presiones sobre el terreno.

ZAPATAS CORRIDAS

Cimentaciones a base de una placa de concreto armado apoyada sobre el terreno la cual reparte el peso y las cargas de edificio sobre toda la superficie.
Presenta muy buen comportamiento en el terreno.

zapata central

Zapata de colindancia

LOSAS DE CIMENTACION

La cimentación por losa se emplea como un caso extremo de los anteriores cuando la superficie ocupada por las zapatas o por el emparrillado represente un porcentaje elevado de la superficie total. La losa puede ser maciza, aligerada o disponer de refuerzos especiales para mejorar la resistencia a punzonamiento bajo los soportes individualmente (denominado pedestales si están sobre la losa y refuerzos sis están bajo ella).

Una loza de cimentación es una zapata combinada que cubre toda la área que queda debajo de una estructura y que soporta todos los muros y columnas.

CARACTERISTICAS:

Profundidad de 30 a 55 cm.
Separación máxima de 4 metros en las contratrabes para formar los tableros de losa.
El espesor de la losa es de 10 cm.
Esta soportada con contratrabes.
Las losas de cimentación continuas se utilizan para reducir asientos diferenciales en los terrenos heterogéneos .
A su vez son utilizados cuando el terrenos contenga sótanos y su cota inferior se situé por debajo del nivel freático.

Tipología de losas
